板材超声探伤检测方法

板材中常见缺陷及形成原因

板材是由板坯轧制而成的，板坯则可用浇筑法或由坯料轧制或锻造制成，普通钢板包括奥氏体钢板、低合金钢、碳素钢、和双相不锈钢板材等。钢板中常见的缺陷有裂纹、气孔、分层、折叠、白点等。

分层：分层是板坯中缩孔、夹渣等在轧制过程中为融合而形成的分离层。分层破坏了钢板的整体连续性，影响钢板承受垂直板面的拉应力作用的强度。折叠是钢板表面局部形成互相折合的双层金属。

白点：白点是钢板在轧制后冷却过程中氢原子来不及扩散而形成的，白点的断裂面成白色，多出现在厚度不大于40mm的钢板中。

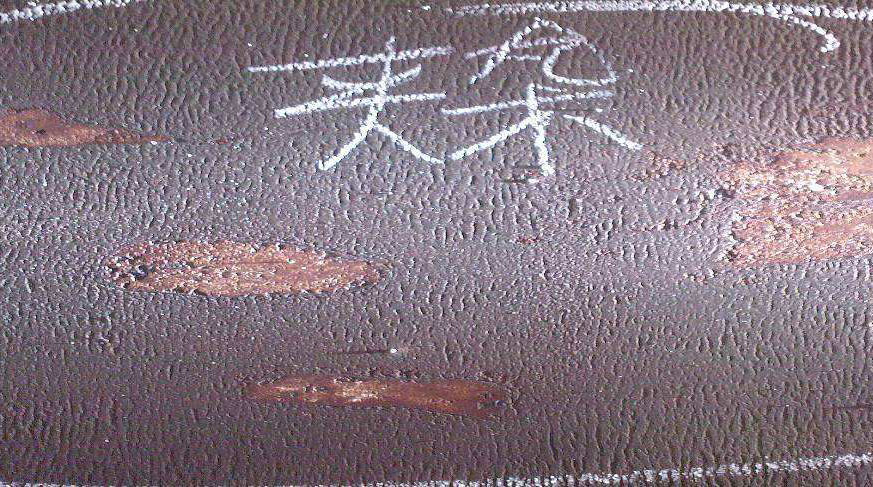

钢板夹杂缺陷

板材超声波探伤检测方法——水浸法

水浸法：板材超声波探伤水浸法中探头与钢板不直接接触，而是通过一层水来耦合。这时钢板上表面多次回波与钢板底面多次回波互相干扰，不利检测。但是通过调整水层厚度，可使水面回波分别与钢板多次底波重合，这时显示屏上波形就会变的清晰利于探伤检测，这种方法成为多次重合法。应用水浸多次重合法检测不仅可以减小进场区的影响，而且可以根据多次底波衰减情况来判断缺陷严重程度，一般常用四次重合法。

板材超声波探伤检测扫查方式

全面扫查：对钢板作100%的扫查，没相邻两次扫查应有10%重复扫查面，探头移动方向垂直与钢板压延方向。全面扫查用于要求较高的板材探伤检测。

列线扫查：在钢板上划出等距离的平行列线，探头沿列线扫查，一般列线间距不大于100mm，并垂直于压延方向。

板材超声波探伤检测中缺陷的判定

检测中发现缺陷以后，要测定缺陷的位置、大小并评估判断缺陷的性质。

1.缺陷位置的测定：缺陷位置的测定包括确定缺陷的深度和平面位置。

2.缺陷定量：板材中缺陷常采用测长法测定其长度和面积。
