2020年新型钢板在线超声波探伤检测设备

钢板在线超声波探伤设备简介

钢板超声波检测可有效检测出钢板内在的分层缺陷，确保产品质量。对此我公司研发一款用于钢板在线检测的超声波探伤设备，该设备通过超声波的反射和衰减机理可以检测钢板内部非连续性缺陷（如分层、非金属杂质、孔洞、剥落、海绵体区域等缺陷）。

钢板在线超声波探伤设备具有多功能化，自动检测并记录钢板头尾位置、钢板宽度数值和板边位置，自动根据钢板板边实际位置和钢板头尾情况起落探头，自动根据钢板头尾位置自动显示、记录检测结果，并且在检测时实时对所有探头的耦合情况进行监视，确保检测、记录稳妥有效；检测软件记录的缺陷的缺陷误差小于±10mm。

设备详细介绍及报价请联系  李经理189-311-80976

钢板在线超声波探伤设备设施条件

电源：1、三相交流电，电压400V，50±10％Hz，控制电压：220V AC / 24V DC

          2、电源容量：

耦合介质：工业用水

         1、每个探头用量：1L/min

         2、消耗量：每平方米管材表面约带走 0.1L

         3、温度：≤ 35 ℃，不结冰，环境温度(室内)：0～60℃

         4、水压： 0.2 ～ 0.6 MPa

压缩空气：压力：0.3 ～ 0.6 MPa

地线：至少一处独立地线，对地电阻＜0.4Ω（安装时双方协商）

设备工作状态下噪音：＜70dB

频率：50 Hz ±1%

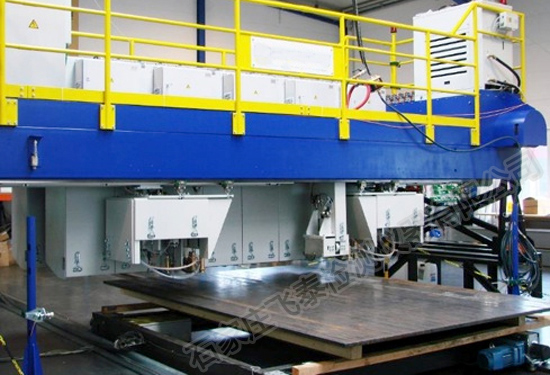

钢板在线探伤设备

钢板条件

钢板种类：碳素钢、低合金钢、合金结构钢、工程机械用钢、压力容器钢。

探伤钢板状态：未切周边。

钢板厚度：4 ～25.4 mm

钢板宽度：900～2150 mm

钢板长度：连续板带

钢板平直度：≤50mm。

钢板浪高：≤60mm/m。

镰 刀 弯： ≤30mm

钢板传输过程中横向偏移：＜±50mm（超过该范围系统将停止检测，并报警、重检）

钢板温度：常温≤80℃

检验执行标准

GB/T 2970《中厚钢板超声波检验方法》

NB/T 47013.3《承压设备无损检测超声检测》

A435/A435M2《钢板直射声束超声波检测规范》

ASTM A 578 Level I ，II， III

在满足国标的同时也满足EN12668-1欧洲标准；并可协助买方完成生产线取证工作。投标书须说明提供欧标鉴定的次数或者年限（一年一次的鉴定）。

钢板在线超声波探伤检测设备售后服务

1.设备验收过程中，对买方有关人员进行技术培训、讲课，使有关人员在设备调试后，迅速掌握使用、调整和维修方法。

2.正常使用情况下出现的设备故障，卖方在接到信息后，4小时内作出回应，在24小时内进行技术服务。

3.设备验收后的质保期为18个月，在质保期内上述服务免费。

4.超过质保期实行终身服务的承诺，按国家有关标准收取服务费。

5.保证设备的重要及易损部件的长期供应。（如探头及设备的其它电子部件等。）
